概述：
耐壓試驗裝置是鑒定電力設備絕緣強度的最嚴格、最有效和最直接的方法。它能檢查出那些危險性較大的集中缺陷，對判斷電力設備能否繼續參加運行具有決定性作用，是保證設備絕緣水平、避免發生絕緣事故的重要手段。
本裝置是根據國家最新電力行業標準而設計的、性能先進的耐壓試驗設備，用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。
其他特點：
1、監視功能：高壓電壓 低壓電流 零位指示 電源指示 工作指示 計時指示
2、保護功能：過流保護、零位啟動保護、聲光語言報警提醒
3、采用新型時間繼電器，計時范圍更廣（1S~99H）
4、采用新型電流繼電器，更精確、更可靠，確保人身及設備安全。
5、試驗變壓器高壓線圈為圓筒多層塔式，由優質聚酯漆包線及高耐壓值絕緣材料繞制而成。
6、試驗變壓器（5kVA以上）裝有可移動的鐵輪。具有重量輕、體積小、移動方便、性能優越等特點。

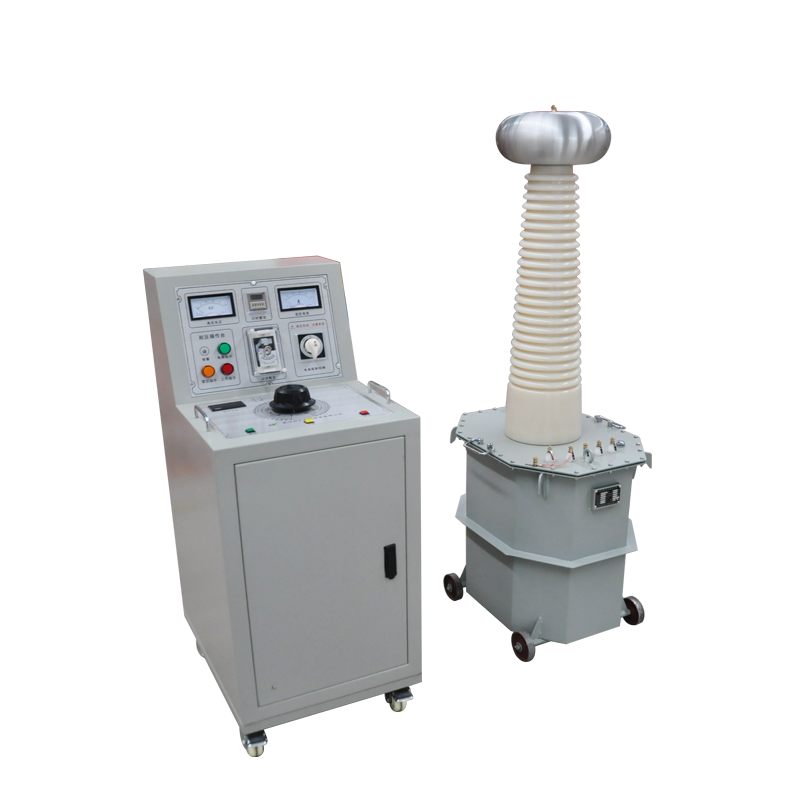

GDYD-M系列絕緣耐壓試驗裝置（又名：數顯耐壓裝置、耐壓試驗裝置、高壓試驗裝置、手動控制箱、操作臺、耐壓控制箱、耐壓裝置、過電壓裝置、工頻耐壓試驗、工頻耐壓試驗裝置、數字耐壓試驗裝置、程控絕緣耐壓裝置、試驗變壓器、耐壓機、全自動工頻耐壓控制(箱)臺、工頻耐壓控制臺、全自動工頻耐壓控制箱、工頻耐壓控制箱）用于對各種電器產品、電氣元件、絕緣材料等進行規定電壓下的絕緣強度試驗，以考核產品的絕緣水平，發現被試品的絕緣缺陷，衡量過電壓的能力。廣泛應用于電工制造部門、電力運行部門、科研單位和高等院校。
采用標準
| 型號規格 | 容量 （ kVA ） | 輸 入 電 源 | 輸 出 電 壓 | 重量 （ kg ） | |||
| 相數 | （ V ） | （ A ） | （ V ） | （ A ） | |||
| GDYD-M -2/200 | 2 | LN | 220 | 9 .1 | 0-250 | 8 | 14 |
| GDYD-M -3/200 | 3 | LN | 220 | 13.6 | 0-250 | 12 | 16 |
| GDYD-M -5/200 | 5 | LN | 220 | 22.7 | 0-250 | 20 | 18 |
| GDYD-M -10/200 | 10 | LN | 220 | 45.5 | 0-250 | 40 | 80 |
| GDYD-M -15/400 | 15 | AB | 380 | 39.5 | 0-430 | 34.9 | 90 |
| GDYD-M -20/400 | 20 | AB | 380 | 52.6 | 0-430 | 46.5 | 100 |
| GDYD-M -25/400 | 25 | AB | 380 | 62.5 | 0-430 | 58.1 | 120 |
| GDYD-M -30/400 | 30 | AB | 380 | 78.9 | 0-430 | 69.8 | 140 |
| GDYD-M -50/400 | 50 | AB | 380 | 131.5 | 0-430 | 116.63 | 160 |
| GDYD-M -100/400 | 100 | AB | 380 | 263 | 0-430 | 232.5 | 200 |
|
說明： 1 、 如有特殊參數要求，可按用戶的技術參數進行設計制作。 2 、 輸出容量為 5kVA 以下（含 5kVA ）時控制部分為箱式，其它都為臺式。 |
|||||||
| 規格 | 容量 | 低壓側 | 高壓側 | 高壓側（交直流變壓器） | 測量變比 | 30 分鐘溫升 | 阻抗電壓 | 空載電流 | 重量 | |||
| 電壓 | 電流 | 交流輸出 | 直流輸出 | |||||||||
| kVA | V | A | 電壓 kV | 電流 | 電壓 kV | 電流 | ℃ | ％ | ％ | kg | ||
| 1.5/50 | 1.5 | 200 | 7.5 | 50 | 30 | 70 | 21.4 | 500 | 10 | 10 | <4 | 19.5 |
| 3/50 | 3 | 200 | 15 | 50 | 60 | 70 | 42.9 | 500 | 10 | 10 | <4 | 27 |
| 5/50 | 5 | 200 | 25 | 50 | 100 | 70 | 71.4 | 500 | 10 | 10 | <4 | 52 |
| 10/50 | 10 | 200 | 50 | 50 | 200 | 70 | 142.9 | 500 | 10 | 10 | <4 | 80 |
| 15/50 | 15 | 400 | 37.5 | 50 | 300 | 70 | 214.3 | 500 | 10 | 8 | <4 | 120 |
| 20/50 | 20 | 400 | 50 | 50 | 400 | 70 | 285.7 | 500 | 10 | 8 | <4 | 140 |
| 30/50 | 30 | 400 | 75 | 50 | 600 | 70 | 428.6 | 500 | 10 | 8 | <4 | 155 |
| 50/50 | 50 | 400 | 125 | 50 | 1000 | 70 | 714.3 | 500 | 10 | 8 | <4 | 184 |
| 10/100 | 10 | 200 | 50 | 100 | 100 | 140 | 71.4 | 1000 | 10 | 10 | <4 | 135 |
| 15/100 | 15 | 400 | 37.5 | 100 | 150 | 140 | 107.1 | 1000 | 10 | 8 | <4 | 150 |
| 20/100 | 20 | 400 | 50 | 100 | 200 | 140 | 142.9 | 1000 | 10 | 8 | <4 | 215 |
| 30/100 | 30 | 400 | 75 | 100 | 300 | 140 | 214.3 | 1000 | 10 | 8 | <4 | 250 |
| 50/100 | 50 | 400 | 125 | 100 | 500 | 140 | 357.1 | 1000 | 10 | 8 | <4 | 290 |
| 10/150 | 10 | 200 | 50 | 100 | 66.7 | 140 | 47.6 | 1500 | 10 | 10 | <4 | 180 |
| 15/150 | 15 | 400 | 37.5 | 150 | 100 | 210 | 71.4 | 1500 | 10 | 8 | <4 | 200 |
| 20/150 | 30 | 400 | 50 | 150 | 133.3 | 210 | 95.2 | 1500 | 10 | 8 | <4 | 220 |
| 30/150 | 30 | 400 | 75 | 150 | 200 | 210 | 142.9 | 1500 | 10 | 8 | <4 | 280 |
| 50/150 | 50 | 400 | 125 | 150 | 333.3 | 210 | 238.1 | 1500 | 10 | 8 | <4 | 340 |
|
說明： 1 、如有特殊參數要求，可按用戶的技術參數進行設計制作。 2 、上表的重量以油浸式試驗變壓器為例，干式試驗變壓器和充氣式試驗變壓器稍有不同。 |
||||||||||||
